[TUTO] Montage double prises usb sur tableau de bord

;) Voici un petit lieu où déposer nos tutos ;)
Nouveau membre addict
Messages : 30
Enregistré le : lun. 28 mai 2018 14:07
Localisation : Drôme (26)

[TUTO] Montage double prises usb sur tableau de bord

Messagepar S1000R2684 » mer. 13 juin 2018 00:59

Comme cité dans le titre, j'avais une prise double usb à encastrer qui trainait à la maison. Le problème c'est que souvent on a pas la place de la mettre.
C'était malheureusement le cas sur ma Street Triple RS dernière génération.

Je me suis dit qu'il devait y avoir la possibilité de le faire sur la S1000R, pas beaucoup de place mais juste ce qu'il faut.

Départ des fils sous la prise

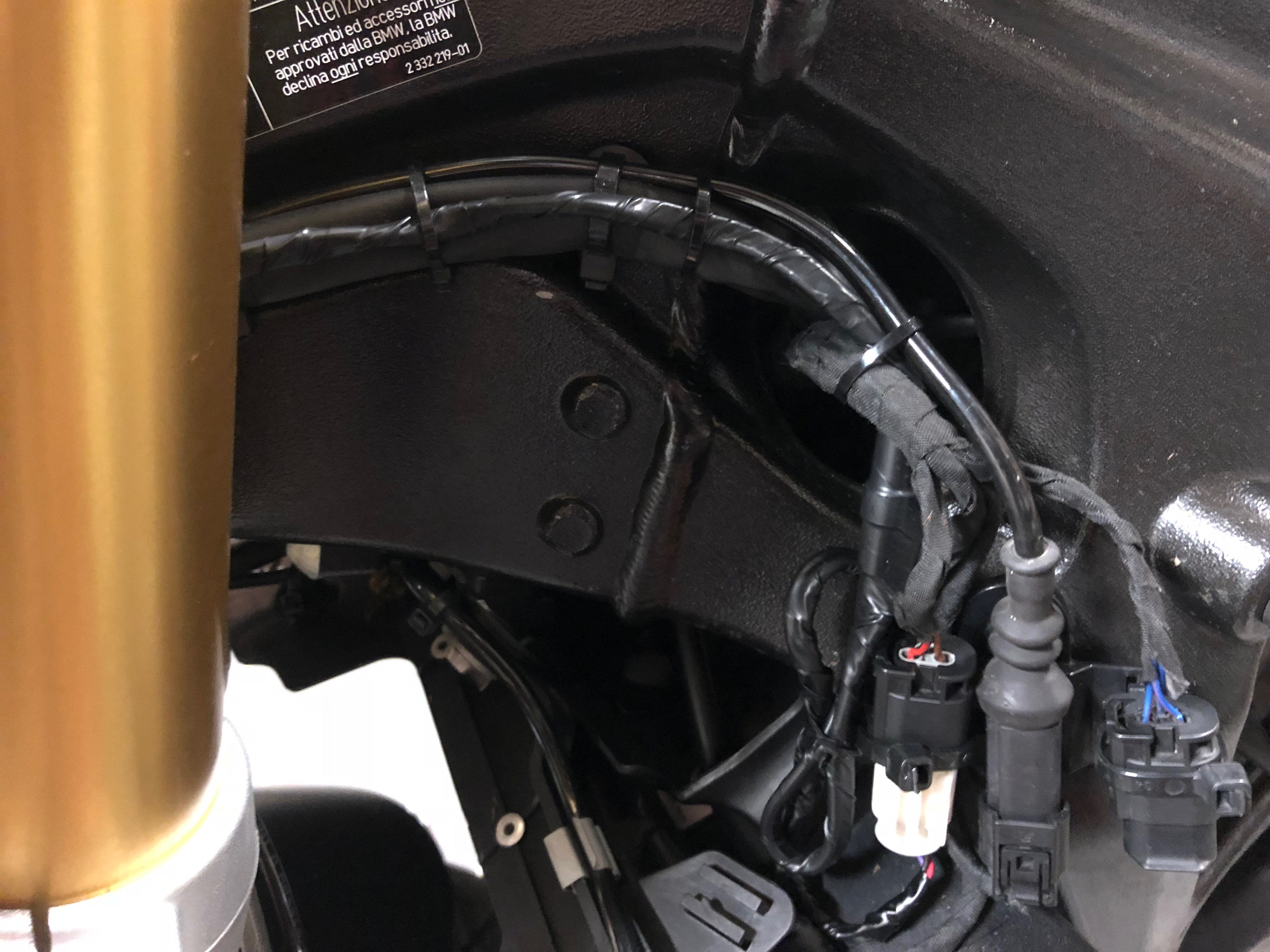

Je me suis servi d'une prise de support GPS donnée avec la moto, petit test des bons fils, ça fonctionne !

J'isole tout ça correctement

Quelques rizlans pour attacher

Et voilà c'est terminé !!! :-bd Le tout pour 5 euros chez nos amis de chine...


Vétéran confirmé
Messages : 855
Enregistré le : mar. 15 nov. 2016 14:43

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar cedside » mar. 19 juin 2018 13:59

Pas mal :) mais bon tu as du couper le plastique... Je me suis mis juste en dessous de ta dernière photo dans l'espace vide. ça fait un peu plus dégueulasse mais j'ai préféré ne rien modifier.

Nouveau membre addict
Messages : 30
Enregistré le : lun. 28 mai 2018 14:07
Localisation : Drôme (26)

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar S1000R2684 » ven. 22 juin 2018 13:23

cedside a écrit :Je me suis mis juste en dessous de ta dernière photo dans l'espace vide. ça fait un peu plus dégueulasse mais j'ai préféré ne rien modifier.


Je n'ai pas tout compris ???

Vétéran confirmé
Messages : 855
Enregistré le : mar. 15 nov. 2016 14:43

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar cedside » ven. 22 juin 2018 16:06

J'ai placé ma prise USB juste en dessous de là où tu as placé la tienne!^^

Nouveau membre addict
Messages : 30
Enregistré le : lun. 28 mai 2018 14:07
Localisation : Drôme (26)

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar S1000R2684 » sam. 23 juin 2018 09:48

Une photo ?

Routard confirmé
Messages : 491
Enregistré le : jeu. 19 juin 2014 10:13
Localisation : MAISONS-ALFORT

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar seserge » sam. 30 juin 2018 18:56

Si je comprends bien la prise accessoires sur laquelle tu t'es branché est en 5V?
Parce que je viens d'essayer d'y connecter une prise USB avec transfo 12V/5V et ça ne marche pas!
Pourtant ça fonctionnait sur ma 2014 mais là sur ma 2018 non.

Nouveau membre
Messages : 5
Enregistré le : sam. 30 juin 2018 17:53
Localisation : Orléans

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar ndjobbo » ven. 17 août 2018 00:28

Salut... Je viens de regarder ton Tuto.. Bien!
J'ai presque envie de sauter le pas et d'installer une prise USB. Mais j'ai une question::
Le concess BM me dit que les prises accessoires d'origine sont en 5V (ma S1000R est de 2018)... non compatibles avec des appareils 12V ... et qu'il vaut mieux se raccorder direct sur la batterie. Donc sans possibilité de couper le jus quand on coupe le contact.
Avec ton montage, arrives tu à faire fonctionner le chargeur d'un smartphone en 12V?

Merci encore pour ton Tuto.

Vétéran confirmé
Messages : 782
Enregistré le : ven. 11 avr. 2014 17:09
Localisation : paris , royan en juillet, week end dans le 51

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar antoine » ven. 17 août 2018 08:38

Non il faut éviter les montages directs sur batterie, mon concess l avait fait, les prises consomment un micro courant meme toutes seules qui flingue la batterie. J ai eu droit a une batterie neuve offerte et remontage sur le faisceau du phare :ympeace:

Routard confirmé
Messages : 491
Enregistré le : jeu. 19 juin 2014 10:13
Localisation : MAISONS-ALFORT

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar seserge » ven. 17 août 2018 14:48

Pour avoir vécu l'expérience il y a 3 semaines :
J'avais une SKR 2014, j'ai monté une prise USB avec son transfo donc, raccordée sur la prise "accessoires" sous le carénage gauche.
J'ai voulu en faire de même sur mon nouveau SKR 2018, et je me suis aperçu que la même prise accessoires donnait du 5v!
En revanche, il y a une prise accessoires qui dépasse du dessus du carénage droit, qui elle est en 12v!
Je pense que c'est bon à savoir!
Donc achat d'un petit faisceau BMW (15€ je crois me souvenir), qui comporte le connecteur et 3 fils jaunes. Tester celui à supprimer (j'ai suivi l'indication du gars au comptoir, supprimé le mauvais fil!!!) X( X( ) et relier les deux fils restant proprement en protégeant avec de la gaine thermorétractable.
ET hop! Ça roule!

Nouveau membre
Messages : 5
Enregistré le : sam. 30 juin 2018 17:53
Localisation : Orléans

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar ndjobbo » ven. 17 août 2018 20:06

OK merci bcp pour les infos...
Du coup je vais me lancer sur la prise accessoire de droite...
Je passe commande du connecteur 3 fils de BM et du cable USB...
Une derniere question : Faut il que le cable usb comporte un fusible ou bien est ce inutile?

Routard confirmé
Messages : 491
Enregistré le : jeu. 19 juin 2014 10:13
Localisation : MAISONS-ALFORT

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar seserge » sam. 18 août 2018 10:21

Celui que j’utilise comporte un fusible et je pense que c’est mieux.

Nouveau membre
Messages : 5
Enregistré le : sam. 30 juin 2018 17:53
Localisation : Orléans

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar ndjobbo » mar. 21 août 2018 11:42

OK... Merci pour les réponses...
J'ai une dernière question... En effectuant le branchement via la prise accessoire de droite (en 12V), est ce que la prise sera alimentée malgré tout une fois le contact coupé ou pas?
En gros, faut il rajouter un interrupteur sur le circuit pour couper l'alimentation électrique de la prise USB quand la moto est garée; pour protéger la batterie d'un déchargement?

Routard confirmé
Messages : 201
Enregistré le : lun. 18 sept. 2017 22:05

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar Math2708 » mar. 21 août 2018 13:56

ndjobbo a écrit :OK... Merci pour les réponses...
J'ai une dernière question... En effectuant le branchement via la prise accessoire de droite (en 12V), est ce que la prise sera alimentée malgré tout une fois le contact coupé ou pas?
En gros, faut il rajouter un interrupteur sur le circuit pour couper l'alimentation électrique de la prise USB quand la moto est garée; pour protéger la batterie d'un déchargement?


Non si tu te connectes sur la prise connecteur, c'est après contact.

Routard assidu
Messages : 110
Enregistré le : mer. 6 juin 2018 00:57

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar browning » mar. 21 août 2018 18:27

ayant une nine t, une s1000r et une monkey 2018, je pense plutôt investir dans un power bank ;=)

Nouveau membre
Messages : 5
Enregistré le : sam. 30 juin 2018 17:53
Localisation : Orléans

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar ndjobbo » lun. 27 août 2018 18:51

Bonjour à tous,V9


Je reviens vers vous pour vous faire part de mon expérience...
Cette après-midi, je me suis lancé dans l'installation de ma prise USB...
Branchement sur le connecteur BM derrière le carénage droit (en 12V) via connecteur BM acheté sur le site Moto Hornig.
Utilisation d'un Wago (pour fils de 0.75mm2 )pour raccorder les câbles de la prise USB au connecteur BM.
Et surprise.... je branche mon téléphone sur la prise et ..... Pas de Jus.
J'ai bien vérifie la tension à la sortie des fils BM avec un voltmètre... indiquant environ 9V.
Bref, je shunte le Wago et entortille directement les fils ensemble deux à deux... Toujours pas de jus à la prise.
Je décide d'abandonner..
Je remets le contact et là... plus de commodo gauche (pas de klaxon, pas de feu de route, pas de Trip ni rien du tout).
Je suspecte un fusible HS... Et oui, un 4A HS.
Voilà.
J'ai remonté le carénage et me tiens la pour le moment... vu que je n'ai qu'un 4A de rechange... Il va m'en falloir une cargaison si je veux recommencer.

Des Avis???

Routard confirmé
Messages : 201
Enregistré le : lun. 18 sept. 2017 22:05

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar Math2708 » mar. 28 août 2018 09:36

Bizarre. Quel type de prise USB as tu pris? Quel ampérage?
Vu que la prise accessoire est d'origine BMW...

Routard confirmé
Messages : 491
Enregistré le : jeu. 19 juin 2014 10:13
Localisation : MAISONS-ALFORT

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar seserge » mar. 28 août 2018 17:41

Ce qui est bizarre aussi, c'est ta tension de 9V à la sortie du connecteur BMW. Tu indiques que tu l'as acheté chez Moto Hornig.
Normalement, tu dois obtenir du 12V, contact mis, pas du 9V. C'est peut-être là qu'est l'os!

Nouveau membre
Messages : 5
Enregistré le : sam. 30 juin 2018 17:53
Localisation : Orléans

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar ndjobbo » mar. 28 août 2018 20:51

Salut à tous..

Pour la prise USB, je l'ai commandée chez Hornig aussi.. Un seul port USB, indiqué 12V en tension d'entrée et 5V en tension de sortie. Avec 1A d'intensité.
Du coup, je pense m'y recoller prochainement mais il me faut des fusibles en rab... et je suis surpris de voir que les 4A ne sont répandus dans les sites Web... Donc faut que je trouve ça, que je les reçoive et que je trouve le temps de m'y remettre... Je vous tiens au jus...

Merci encore pour vos avis.

Vétéran confirmé
Messages : 855
Enregistré le : mar. 15 nov. 2016 14:43

Re: [TUTO] Montage double prises usb sur tableau de bord

Messagepar cedside » mer. 5 sept. 2018 16:35

Il n'y a pas 36 choses à faire, faut prendre une prise USB Technoglobe FULL POWER (2A) et l'adaptateur BMW pour pouvoir se brancher sur la moto et c'est tout. Pas besoin de mettre le fusible fourni, j'imagine que c'est déjà isolé puisque c'est une prise accessoire. Je fais comme ça depuis des années et j'ai déjà pris la pluie alors que c'était branché et ça fonctionne très bien ;) La différence c'est que j'ai une 2014 donc prise accessoire de gauche^^
